Hộp giảm tốc tải nặng trục vuông góc S – Giải pháp truyền động mạnh mẽ cho công nghiệp

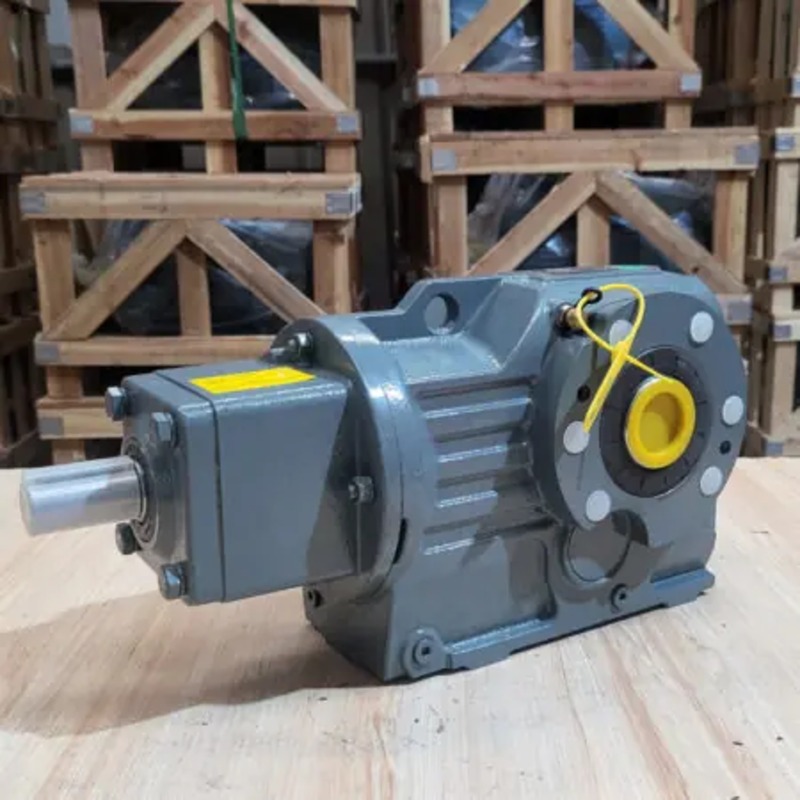

Hộp giảm tốc tải nặng trục vuông góc S (S-Series helical-worm) là một trong những dòng giảm tốc tải nặng được sử dụng phổ biến nhất trong công nghiệp hiện nay nhờ khả năng giảm tốc lớn, mô-men xoắn khỏe, độ bền cao và thiết kế trục ra theo góc vuông 90° giúp tối ưu không gian lắp đặt. Khi kết hợp với động cơ điện, thiết bị tạo thành motor giảm tốc S, mang lại hiệu quả truyền động vượt trội cho nhiều hệ thống máy móc.1. Cấu tạo của hộp giảm tốc trục vuông góc S
Hộp giảm tốc S được chế tạo theo dạng kết hợp 2 cấp truyền động:- Hộp giảm tốc tải nặng trục vuông góc S 1 cấp: giúp truyền lực êm, giảm ma sát, tăng hiệu suất.
- Hộp giảm tốc tải nặng trục vuông góc S 2 cấp: giảm tốc sâu và đổi hướng truyền động sang góc vuông 90°.
- Vỏ hộp số: đúc gang hoặc hợp kim chịu lực, bảo vệ hệ truyền động bên trong.
- Trục vào: gắn trực tiếp với motor điện, truyền chuyển động đến bộ truyền bánh răng.
- Bánh răng nghiêng: tăng hiệu suất truyền lực, giảm tiếng ồn.
- Trục vít – bánh vít: cho mô-men lớn, vận hành mượt.
- Trục ra: dạng trục đặc hoặc trục rỗng tùy ứng dụng, truyền mô-men lớn ra tải.
- Ổ bi – phớt dầu: giúp thiết bị vận hành ổn định, giảm mài mòn, chống rò rỉ dầu.
- Hệ thống bôi trơn: đảm bảo trục vít hoạt động êm và bền bỉ.
2. Nguyên lý hoạt động
Khi motor điện quay, trục vào truyền chuyển động đến bánh răng nghiêng. Sau đó lực được truyền tiếp đến trục vít, tạo ra chuyển động trượt – lăn giữa trục vít và bánh vít. Nhờ vậy tốc độ được giảm sâu, mô-men tăng mạnh và hướng truyền động đổi sang vuông góc 90°.Trong một số ứng dụng, hộp S còn có khả năng tự khóa, nghĩa là khi ngừng cấp điện, trục ra khó quay ngược lại – rất an toàn với các thiết bị nâng hạ hoặc cần giữ tải đứng yên.
3. Phân loại hộp giảm tốc S
Hộp số S-series được phân loại dựa trên:Theo kích thước (Size Series)
Các size phổ biến:S37 – S47 – S57 – S67 – S77 – S87 – S97
Theo kiểu trục
- Trục ra đặc
- Trục ra rỗng
- Có tay đòn chống xoay (Torque Arm)
Theo kiểu lắp đặt
- Lắp chân đế
- Lắp mặt bích
- Lắp dạng treo
Theo tỷ số truyền
Tỷ số truyền đa dạng, từ thấp đến rất cao, đáp ứng được yêu cầu từ tốc độ trung bình đến tốc độ rất chậm.4. Ưu điểm nổi bật của hộp giảm tốc trục vuông góc S
- Hiệu suất cao hơn hộp số trục vít truyền thống nhờ tích hợp bánh răng nghiêng.
- Mô-men xoắn lớn, có thể tải nặng tốt.
- Thiết kế trục vuông góc, tối ưu không gian và dễ bố trí trong hệ thống máy có không gian hẹp.
- Tiếng ồn thấp, phù hợp môi trường cần vận hành êm.
- Độ bền cao, vật liệu chịu mài mòn tốt.
- Khả năng tự khóa, rất hữu ích với hệ thống nâng hạ.
- Tính linh hoạt cao, dễ kết hợp nhiều loại motor, dễ thay đổi kiểu lắp.
5. Ứng dụng thực tế của hộp giảm tốc S
5.1. Băng tải
- Băng tải thực phẩm
- Băng tải đóng gói
- Băng tải phân loại hàng
- Hộp S cho tốc độ ổn định, ít ồn, bền bỉ khi chạy liên tục.
5.2. Máy nâng – tời kéo
Nhờ khả năng tự khóa, hộp S đảm bảo an toàn khi giữ tải.5.3. Máy đóng gói – tự động hóa
Vận hành êm, độ chính xác cao, thích hợp với robot công nghiệp và các hệ thống servo hỗ trợ.5.4. Thiết bị xoay, máy trộn
Truyền động góc vuông giúp dễ kết nối các trục xoay hoặc cơ cấu trộn.5.5. Hệ thống cơ khí công nghiệp nhẹ – trung bình
Các máy công nghiệp nhỏ trong nhà xưởng, dây chuyền sản xuất, hệ thống bơm – quạt.6. Khi chọn hộp giảm tốc S cần lưu ý gì?
- Xác định mô-men tải thực tế để chọn đúng size.
- Tỷ số truyền: quyết định tốc độ đầu ra.
- Công suất motor tương thích với hộp số.
- Môi trường làm việc: nhiệt độ, bụi bẩn, độ ẩm…
- Kiểu lắp: mặt bích, chân đế hay trục rỗng.
- Chế độ làm việc: liên tục, gián đoạn, tải nặng hay tải nhẹ.

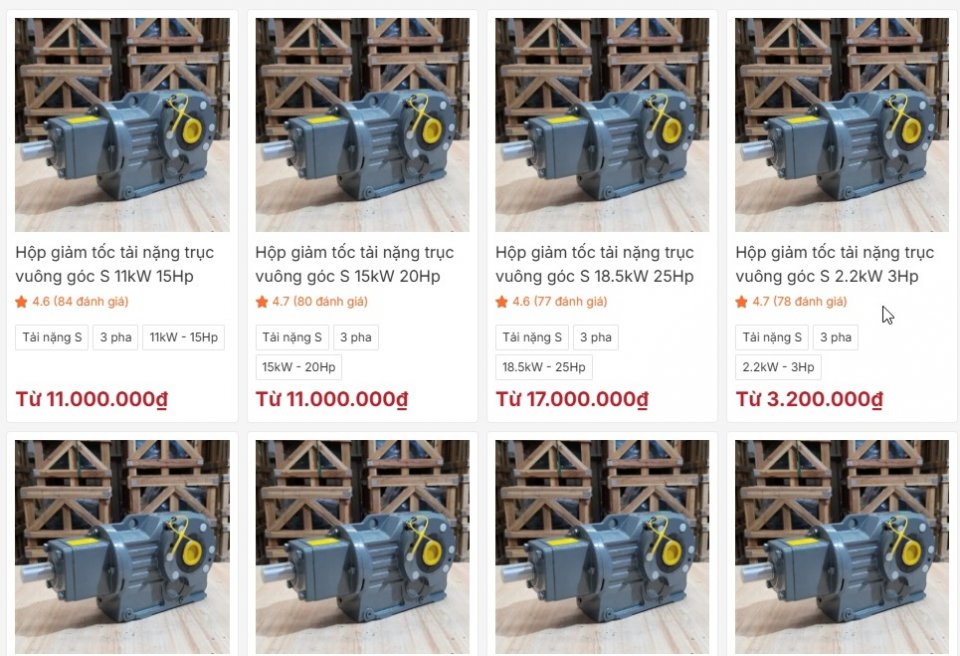

Sản phẩm nổi bật của hộp giảm tốc tải nặng trục vuông góc S
7. Lý do nên mua hộp giảm tốc S tại Thành Thái Motor
Khi mua hộp giảm tốc tại Thành Thái Motor bạn sẽ được hưởng nhiều chính sách ưu đãi:- Đầy đủ mẫu mã – size – tỷ số truyền
- Hàng chính hãng – bảo hành rõ ràng
- Tư vấn kỹ thuật chuẩn, chọn đúng model cho từng ứng dụng
- Giá tốt – giao hàng nhanh toàn quốc
- Hỗ trợ thay dầu, bảo trì, lắp đặt nếu khách hàng có nhu cầu
Kết luận
Hộp giảm tốc tải nặng trục vuông góc S là lựa chọn tối ưu cho các hệ thống yêu cầu mô-men lớn, thiết kế nhỏ gọn và độ bền cao. Với cấu trúc helical + worm hiện đại, thiết bị mang lại hiệu suất truyền động vượt trội, tiếng ồn thấp và khả năng linh hoạt trong nhiều ứng dụng công nghiệp.Nếu bạn cần báo giá hoặc tư vấn chọn hộp giảm tốc S phù hợp, Thành Thái Motor luôn sẵn sàng hỗ trợ.
